集气罩的罩口尺寸不应小于罩子所在污染位置的污染物扩散的断面积。如果设 集气罩连接风管的特征尺寸为d0（圆形为直径， 方形为短边），污染源的特征尺寸为d（圆形为直 径，方形为短边），集气罩距污染源的垂直距离H，集气罩口的特征尺寸为D0（圆形为直径，方形为短边），集气罩喇叭口长度h2，则应满足d0/d＞0.2、1.0＜D0/d＜2.0和H/d＜0.7(若影响操作，可适当增大)和h2/d0≤3。

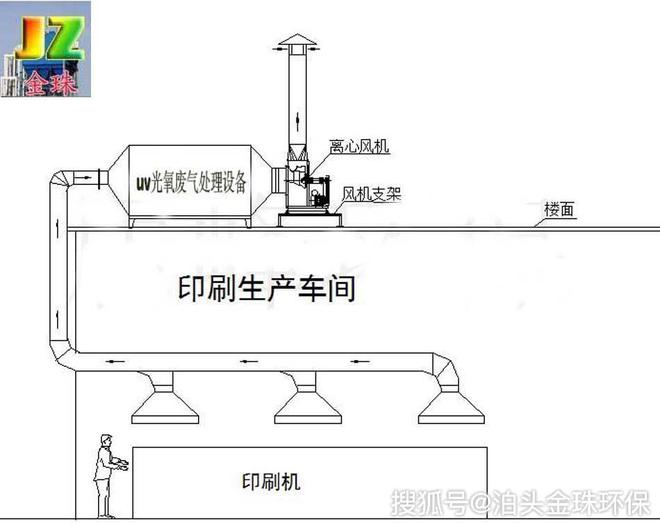

工艺流程：车间有害气体—集气罩—管道—活性炭过滤吸附系统—UV光氧废气净化系统—风机—烟囱排放

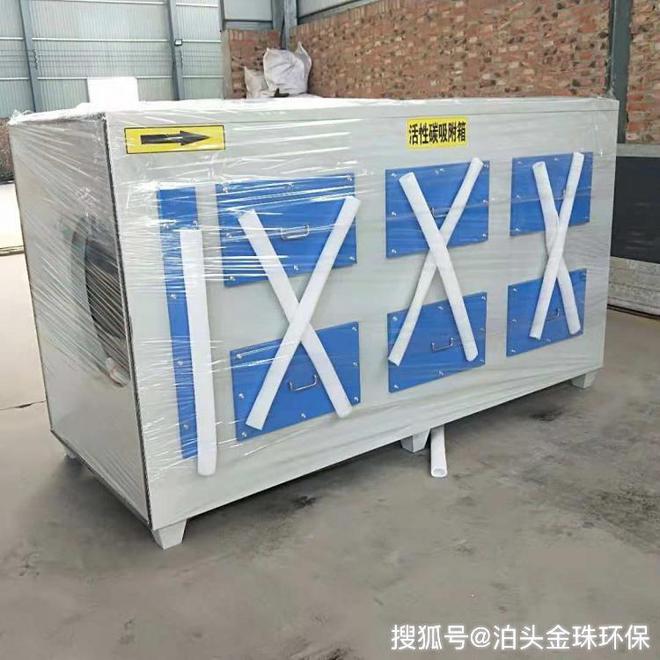

车间内的废气由3个集气罩收集后，通过管道送入活性炭过滤吸附系统。在活性炭过滤吸附系统中，首先经过玻璃棉的过滤，拦截废气中的颗粒物；再经过3层活性炭装置，龙8long8唯一官方网站吸附废气中铅、镉、六价铬和汞等物质，吸附部分挥发性有机化合物；通过管道送入UV光氧废气净化器中处理废气中的残余物质；处理完成后通过15米的烟囱合格排放。
风管选型：主风管为水平置管，取主管风速为12m/s，则风管断面积：20000/(3600*12)=0.46㎡，核算主风管截面：长*宽=0.8m*0.6m，长度L=20m（实际测量）。
过滤吸附设计：废气总量取20000m³/h，吸附质与废气接触时间取1s，空塔气体流速取6m/s，填充密度取0.5g/cm3。根据流体公式Q=VTS，S=0.93m2。则活性炭吸附装置规格为：1*1*4m。玻璃棉过滤设置1层，活性炭设置3层，间隔1m，阻力损失约1000Pa。活性炭吸附装置效率一般在85%以上，能够满足有害气体的去除效率。
有机废气通过活性炭的吸附，可达到95%的净化率，吸附法设备简单、投资小。活性炭达到饱和时吸附量约30%，应用于净化设备可取20-25%的吸附量。该工艺适用于中低浓度，中小风量的有机废气治理，是目前国内治理“三苯”有机废气成熟的使用方法。对于本方案中风量不大、较低浓度的混合有机废气比较适合选用该工艺。

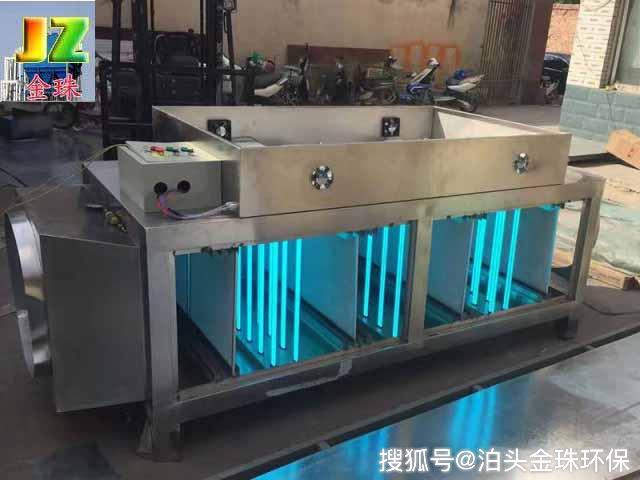

光催化净化是基于光催化剂在紫外线照射下具有的氧化还原能力而净化污染物。利用光催化净化技术去除空气中的有机污染物具有以下特点：
（1）直接用空气中的氧气做氧化剂，反应条件温和（常温 常压） （2）可以将有机污染物分解为二氧化碳和水等无机小分子，净化效果彻底。
光催化净化技术具有室温深度氧，二次污染小，运行成本低和可望利用太阳光为反应光源等优点，所以光催化特别合适室内挥发有机物的净化，在深度净化方面显示出了巨大的应用潜力。
配套引风机：选用22KW，风量为20000m³/h。 排放烟囱设计：规格为Φ=0.5m，H=15m。
设计标准采用中华人民共和国《低压配电装路及线，《通用设备配电规范》GBJ50055—93有关规定。
动力设备的控制保护：设计中用熔断器或空气开关作短路保护，用热继电器作过负荷保护，用按钮接触器作操作元件龙8long8。
